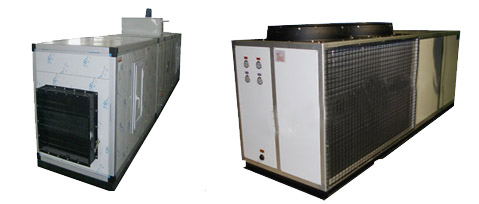

组合式转轮除湿机


型号及名称:
1、组装式转轮除湿机型式见下表
型式
结构型式 整体式
组装式
TS
Z
再生加热方式
配套机器型式
电加热
蒸汽加热
带风冷却装置


F
例如:HCZD-50F 表示组装式转轮除湿机机额定除湿量50kg/h,电加热再生,带风冷却装置。

原理构造:

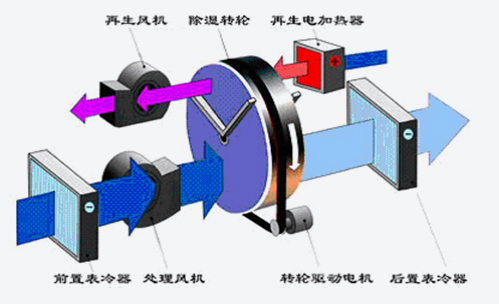

       HCZD/HCZQ— F系列组装式转轮除湿机的工作原理是湿空气通过风冷却装置冷却去掉部分湿后,进转轮除湿段进一步除湿,再由后冷却段将转轮段产生的温升降低,这样就获得低温低湿的干燥空气,然后用高效离心送风机送至所需工艺地点或工作场,库房使用。
       HCZD/HCZQ— F系列组装式转轮除湿机箱体结构为彩色双层保温夹心板,用铝型材拼装而成,不但美观大方,而且能有效保护机内空气质量。
整个机组有过滤段,风冷却段,转轮除湿段,后冷却段,风机段等组成。

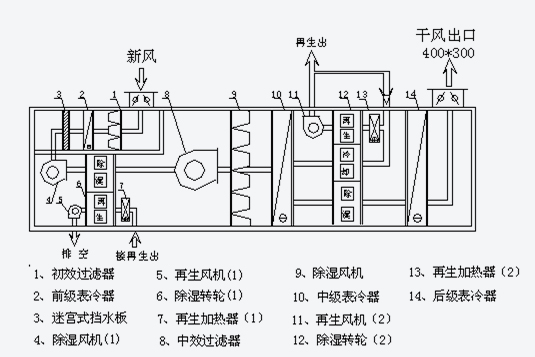

工艺流程图

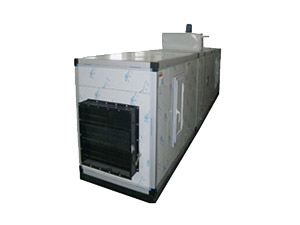

机器结构图

节能措施说明:
       防冷桥框架减少冷量损失。
       机组隔热调节阀有效防止除湿轮烧坏。
       除湿轮采用瑞典PROFLUTE特供的高密度汰硅转轮,比瑞典PROFLUTE普通硅转轮效率高25%。
       好的制造环境,造就出高品质的机器。
       机组前、后各段全密封结构。
       控制采用可编程电脑控制系统,技术与日本同步,带自诊断功能,人机界面,一目了然。

特点和主要技术参数:
       HCZD/HCZQ— F系列组装式转轮除湿机保留了整体式转轮除湿机的全部优点,特点,弥补了温升的不足,得到佳的优化组合,具体结构紧凑合理,占地少,方便、经济,设计人员只需根据温湿度要求,除湿空间大小,人员的多少,进行技术设计,就能准确而快速的选出一台合适的机组,满足您的需要,为您的蓝图锦上添花,为尊敬的客户您创造一个理想的环境。HCZD/HCZQ— F 系列组装式转轮除湿机产品的主要技术参数见下表。

名称/型号 风冷机 制冷系统 送风系统
制冷量w 风量 M3/h 电 源 功率 kw 压缩机
功率
KW
使用
工质
控制型式 注入量 蒸发器
冷凝器
送风机
风量 M3/h 功率 kw 过滤器
HCZD-3F 12500 2550 三相
四线
380V
50hz
4.7 3.75 R22R22 膨 胀 阀 3.8 高效
铜管
铝片
换热器
2500 0.45 初效
HCZQ-3F 12500 2550 4.7 3.75 3.8 2500 0.45
HCZD-6F 12500 2550 4.7 3.75 3.8 2500 0.45
HCZQ-6F 12500 2550 4.7 3.75 3.8 2500 0.45
HCZD-10F 12500 2550 4.7 3.75 3.8 2500 0.45
HCZQ-10F 12500 2550 4.7 3.75 3.8 2500 0.45
HCZD-15F 12500 2550 4.7 3.75 3.8 2500 0.45
HCZQ-15F 12500 2550 4.7 3.75 3.8 2500 0.45
HCZD-20F 24500 5050 10.5 7.50 7.6 5000 0.90
HCZQ-20F 24500 5050 10.5 7.50 7.6 5000 0.90
HCZD-25F 24500 5050 10.5 7.50 7.6 5000 0.90
HCZQ-25F 24500 5050 10.5 7.50 7.6 5000 0.90
HCZD-30F 24500 5050 10.5 7.50 7.6 5000 0.90
HCZQ-30F 24500 5050 10.5 7.50 7.6 5000 0.90
HCZD-40F 36500 5050 15.2 11.25 11.4 7500 1.50
HCZQ-40F 36500 7550 15.2 11.25 11.4 7500 1.50
HCZD-50F 48500 10050 21.5 15.00 16.5 10000 3.00
HCZQ-50F 48500 10050 21.5 15.00 16.5 10000 3.00
HCZD-60F 48500 10050 21.5 15.00 16.5 10000 3.00
HCZQ-60F 48500 10050 21.5 1500 16.5 10000 3.00
HCZD-80F 72500 15050 32.0 22.50 24.2 15000 3.80
HCZQ-80F 72500 15050 32.0 22.50 24.2 15000 3.80
HCZD-100F 96500 20050 44.8 30.00 32.5 20000 6.00
HCZQ-100F 96500 20050 44.8 30.00 32.5 20000 6.00
HCZD-120F 120000 25050 47.0 35.50 38 25000 8.00
HCZQ-120F 120000 25050 47.0 35.50 38 25000 8.00

转轮 处理风机 再生风机 电热再生 蒸汽再生 后冷却段
风量 M3/h 除湿
量 Kg/h
直径
×
厚度
mm
风 量
M3/h
功 率
kw
风 量
M3/h
功 率
kw
型 式 功 率 蒸汽耗 量 Kg/h 传热面 积  M2 换  热
面  积 M2
790 3.05 400×200 790 0.37 220 0.06 不 锈 钢 管 电 热 式 3.9     8.6
790 3.05 400×200 790 0.37 220 0.06   6 1.5 8.6
1600 5.6 600×200 1600 1.1 360 0.18 7.8     12.9
1600 5.6 600×200 1600 1.1 360 0.18   10.2 2.63 12.9
2035 9.2 800×200 2035 2.2 1600 1.1 13.5     29.6
2035 9.2 800×200 2035 2.2 1600 1.1   30.4 7.89 29.6
2713 16.4 800×300 2713 3 1600 1.1 18.0     37.4
2713 16.4 800×300 2713 3 1600 1.1   40.5 10.51 37.4
3180 19.4 800×400 3180 3 2300 2.2 27     45.3
3180 19.4 800×400 3180 3 2300 2.2   47.4 12.4 45.3
4240 25.6 1000×300 4240 5.5 2300 2.2 36     62.0
4240 25.6 1000×300 4240 5.5 2300 3   63.3 16.5 62.0
5000 30 1000×400 5000 5.5 3000 3 45     73.6
5000 30 1000×400 5000 5.5 3000 3   74.1 19.3 73.6
6700 40 1250×300 6700 5.5 3000 3 54     97.2
6700 40 1250×300 6700 5.5 3000 3   89 25.7 97.2
8150 50 1250×400
  1400×300
8150 5.5 3000 3 66     120.0
8150 50 1250×400
 1400×300
8150 5.5 3000 3   116 34.1 120.0
9600 57.6 1500×400 9600 7.5 3200 3 78     138.0
9600 57.6 1500×400 9600 7.5 3200 3   143 37.0 138.0
13500 82.8 1800×300 13500 7.5 5100 5.5 108     216
13500 82.8 1800×300 13500 7.5 5100 5.5   198 51.4 216
17000 102.4 2000×300 17000 11 5100 5.5 135     253.8
17000 102.4 2000×300 17000 11 5100 5.5   252 65.7 253.8
20400 120 2000×400 20400 15 6780 5.5 162     294.6
20400 120 2000×400 20400 15 6780 5.5   302.4 83.6 294.6
注:1、压缩机为进口全封闭半封闭式,送风机为高效离心式送风机。
2、机组进风参数:t=25℃ Ø =75%。
3、传热面积是在再生加热×30℃,出口110℃,再生蒸汽表压2kg/cm2,传热系数40w/m2h.c计算值。

适用范围:
       适用于电子、电器、制药、化工、化纤、胶卷、橡胶轮胎、玻璃合片、锂电池生产工艺、木材干燥、印刷、食品、粮食贮藏、卷烟、银行金库、地下配电室、图书馆、档案的保存、低温低湿的工作场及场所。
       本机组可满足空气参数在20~25℃,相对湿度≤25%范围内使用。
       适合具有冷冻水源,蒸汽热源条件的厂矿企业使用。
